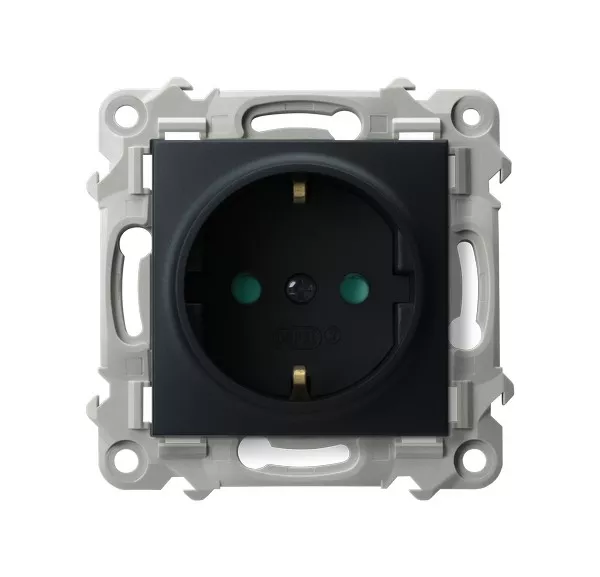

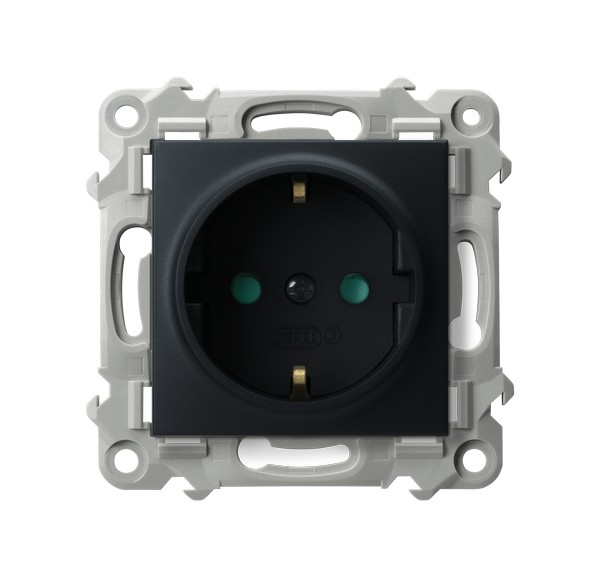

SZAFIR Gniazdo pojedyncze z uziemieniem schuko z przesłonami torów prądowych - kolor czarny metalik
| Informacja | Wartość |
|---|---|
| Dostawca | OSPEL S.A. |
| Seria | SZAFIR |
| Symbol | GP-1ZSP/m/33 |
| Kod GTIN (EAN) | 5906729013541 |
| Jednostka | sztuka |
| Cena katalogowa | 24,35 zł (19,80 zł + 23% VAT) |
Podane ceny nie stanowią oferty w rozumieniu kodeksu cywilnego. Ceny zakupu danego towaru mogą się różnić od wyświetlonych.
Opis
16A 250V~, IP20, zaciski gwintowe
Cechy dodatkowe
| Informacja | Wartość |
|---|---|
| Klasa ETIM: | Gniazdo |
| Model: | Gniazdo uniwersalne (dla wielu standardów) |
| Liczba portów USB-A: | 0 |
| Liczba portów USB-C: | 0 |
| Liczba jednostek: | 1 |
| Liczba modułów (dla systemów modułowych): | 1 |
| Z pokrywą uchylną: | nie |
| Miejsce na etykietę/oznaczenie: | nie |
| Kolor: | Czarny |
| Przezroczysty: | nie |
| Model zamykany: | nie |
| Z bezpiecznikiem miniaturowym: | nie |
| Zasilanie specjalne: | Bez specjalnego zasilania |
| Sposób montażu: | Montaż podtynkowy |
| Sposób mocowania: | Montaż pazurkowy /-śrubowy |
| Materiał: | Tworzywo sztuczne |
| Gatunek materiału: | Tworzywo termoplastyczne |
| Bezhalogenowe: | tak |
| Zabezpieczenie powierzchni: | Lakierowanie |
| Wykończenie powierzchni: | Błyszczący |
| Model antybakteryjny: | nie |
| Prąd znamionowy: | 16 A |
| Napięcie znamionowe: | 250 V |
| Stopień ochrony (IP): | IP20 |
| Szerokość osprzętu: | 75 mm |
| Wysokość osprzętu: | 75 mm |
| Głębokość osprzętu: | 43 mm |
| Min. głębokość puszki montażowej: | 60 mm |
