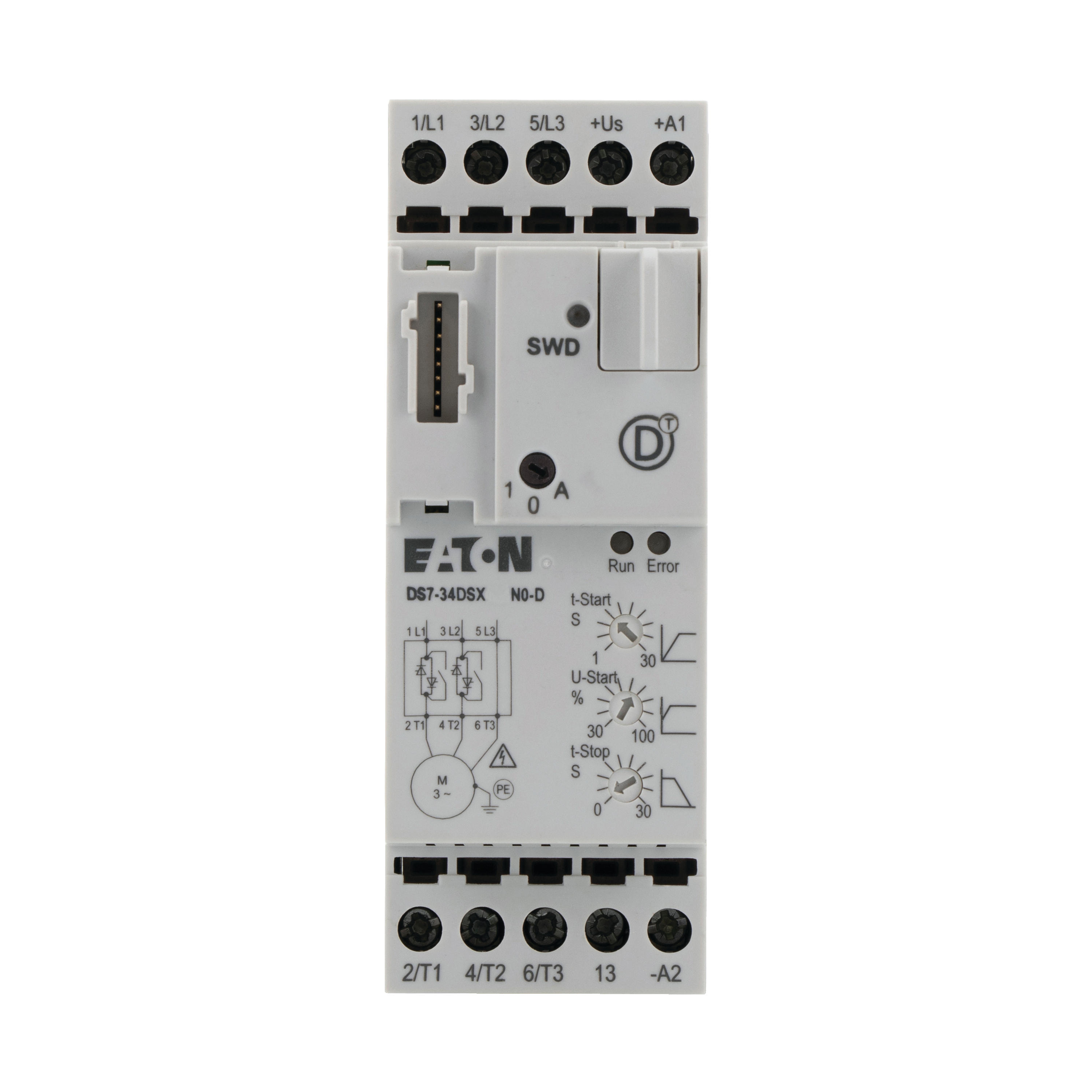

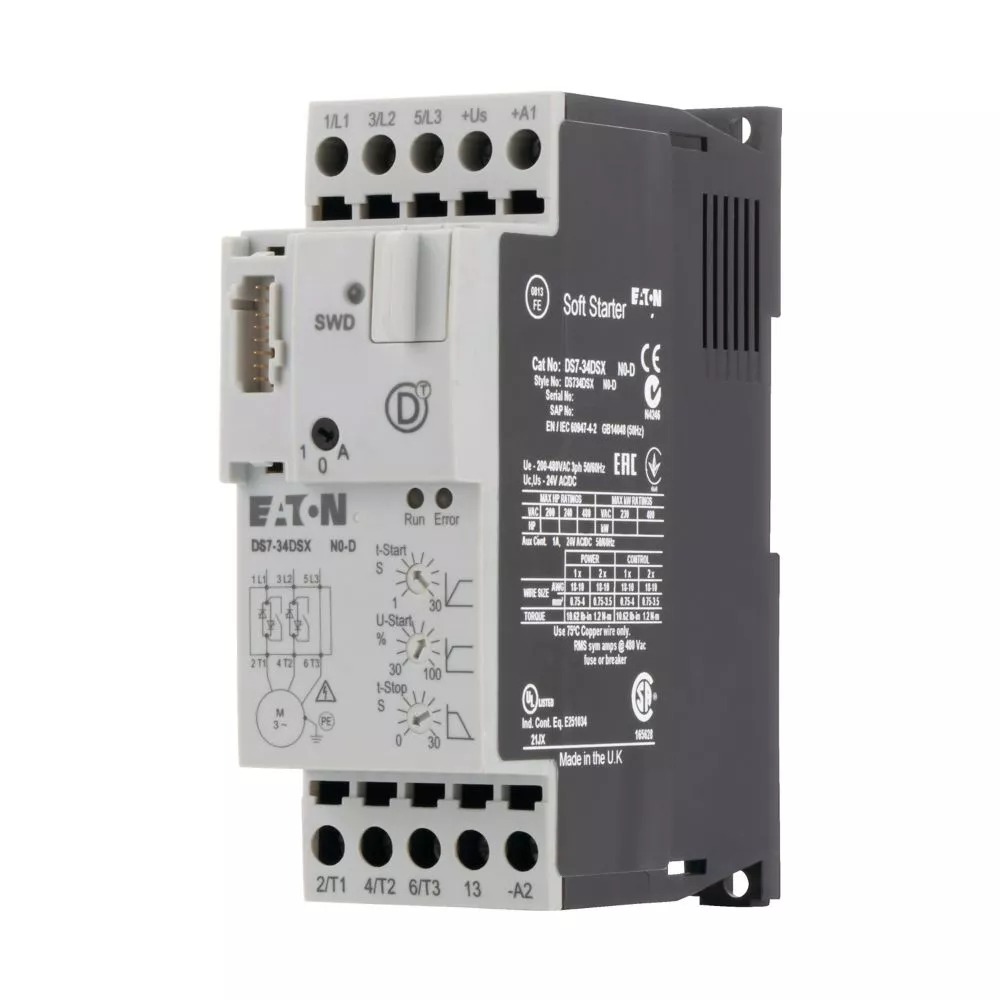

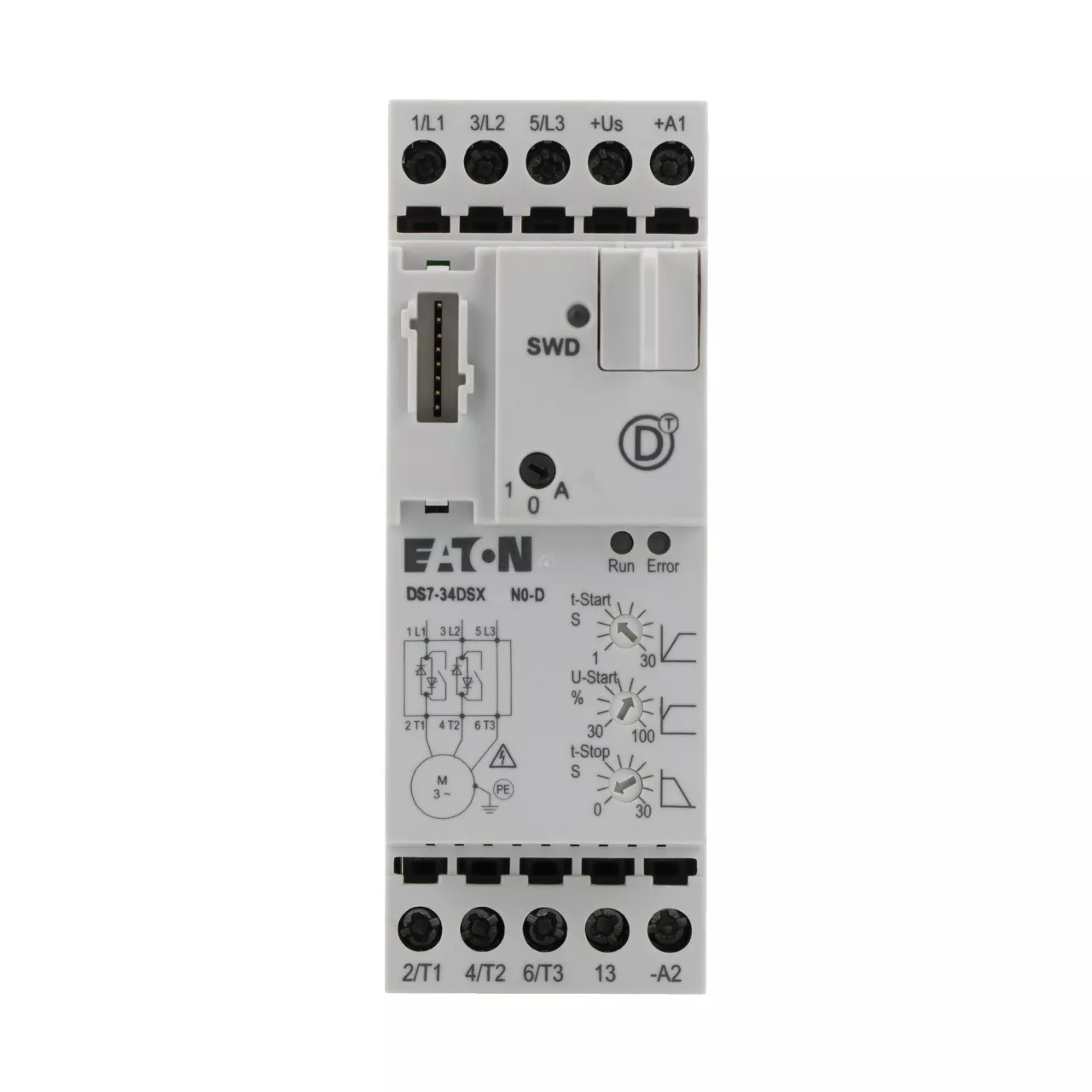

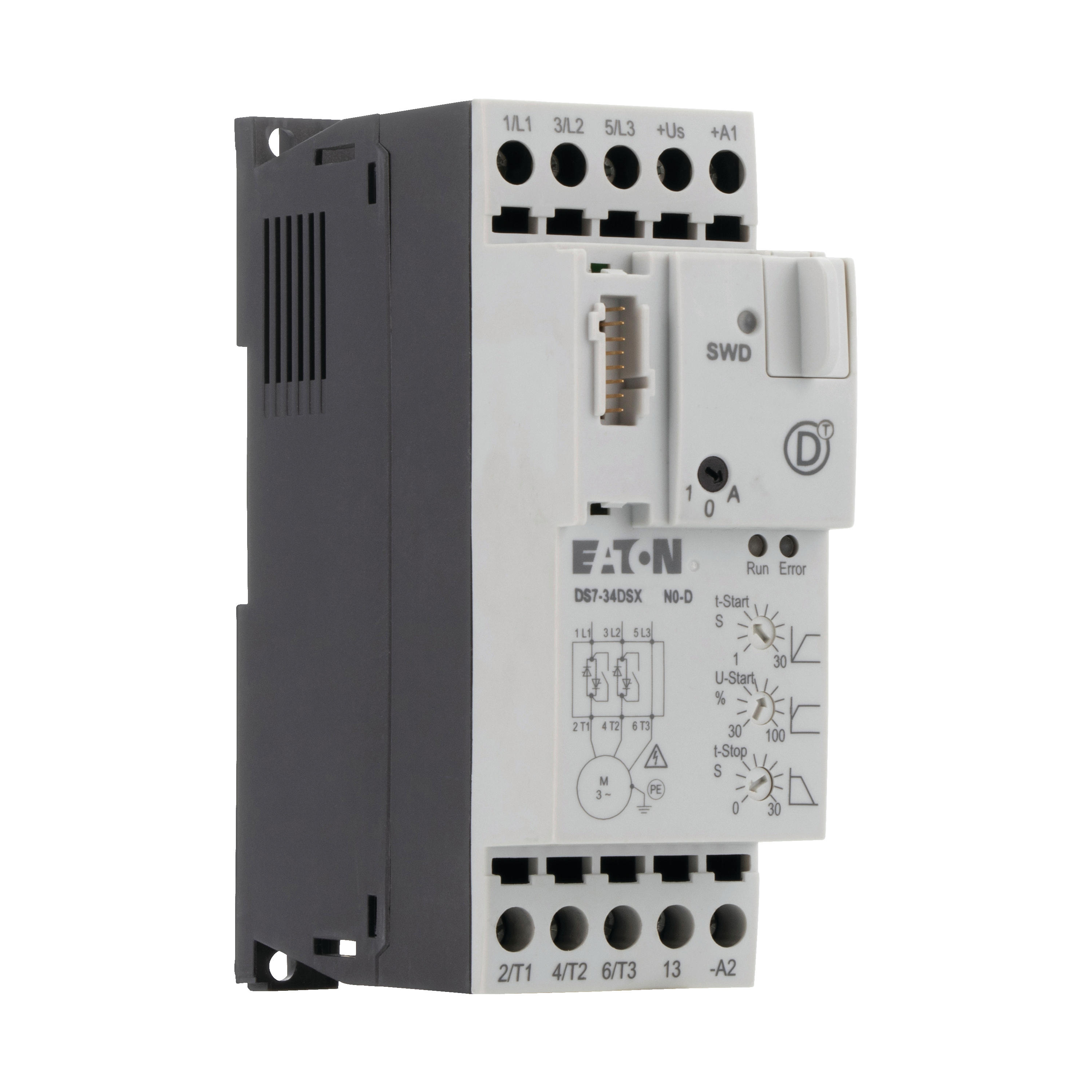

DS7-34DSX009N0-D Softstartery DS7 z SWDT, 9A (4kW/400V)
Information | Value |
---|---|
Supplier | EATON Electric Sp. z o.o. (MOELLER) |
Symbol | 134946 |
GTIN(EAN) | 4015081317615 |
Price unit | piece |
Catalog price | 1 628,52 zł (1 324,00 zł + 23% VAT) |
The given prices do not constitute an offer within the meaning of the Civil Code. The purchase prices of a given item may differ from those displayed.
Description:
Typy serii DS7 są softstarterami do łagodnego rozruchu silników trójfazowych przy zastosowaniu w normalnej częstotliwości załączania w zakresie mocy od 4 do 200 A (od 1,5 kW do 110 kW przy 400 V). Skutecznie ograniczane są przejściowe stany włączania i stany prądu stałego w trakcie rozruchu, gwarantując równomierny rozruch silnika. Specjalna metoda uruchamiania (asymetryczne sterowanie zapłonem / patent Eaton) w funkcji softstartera pozwala uniknąć występowania prądu stałego, powstającego zwykle przy sterowanych dwufazowo softstarterach. Dzięki temu nie tworzą się eliptyczne pola wirowe, prowadzące do nierównomiernego i przez to zbyt długiego uruchamiania się silnika. Równy bieg DS7 jest dzięki temu porównywalny ze sterowanym trójfazowo softstarterem. We wszystkich wersjach, poprzez krótki czas zbocza softstarta (min 1 s), można poza tym znacznie ograniczyć prąd włączania w żarówkach i odbiornikach ogrzewania (bez uziemionego punktu gwiazdowego). Czasy zboczy ustawia się potencjometrami. Czasy mogą się różnić od 1 do 30 s (Start) wzgl. od 0 do 30 s (Stop), napięcie startowe (startowy moment obrotowy) ustawia się w zakresie 30 – 100% napięcia sieciowego. Typy DS7-34D...D mają wewnętrzny przekaźnik obejściowy, który automatycznie załącza się na końcu zbocza i obchodzi wewnętrzne tyrystory. Dzięki tej funkcji z łatwością, bez konieczności dalszych działań, uzyskuje się stopień zakłóceń radiowych „B“. Poza tym tym ten posiada Smartwire-DT Interface za pośrednictwem którego można sterować całym urządzeniem DS7 wraz z definiowaniem jego parametrów. Można mieć dostęp do wszystkich parametrów, wykraczających poza ustawienia potencjometru. W połączeniu z bezpośrednio podłączanym PKE, dostępne są dodatkowe funkcje. Kombinacja ta zapewnia ochronę urządzenia przed częstym włączaniem, wzgl. zbyt dużą liczbą startów w ciągu godziny lub przeciążeniem. Dostępna jest również funkcja ograniczenia prądu, pozwalająca ograniczyć prąd silnika do ustawionej wartości. Ponadto wszystkie DS7-34D...D posiadają znacznie bardziej rozbudowane funkcje diagnostyki w porównaniu z konwencjonalnymi urządzeniami. Oprócz bezbłędnego okablowania, do zalet tych typów przemawia wyraźnie niższy koszt instalacji. Typowe zastosowania jako softstarter: łagodny rozruch zapobiega uderzeniom ciśnień w napędach pomp. Zmniejsza się obciążenie mechaniczne całej instalacji i zwiększa się jej wytrzymałość. Napędy wentylatorów - dzięki łagodnemu rozruchowi nie dochodzi do ślizgania się pasków klinowych uniknięcie przedwczesnego zużycia. Obniża to koszty pracy i zwiększa się trwałość instalacji. Przenośniki taśmowe - Przenośnik taśmowy uruchamia się łagodnie z „poślizgiem“. Transportowany materiał nie spada a sama taśma jest chroniona mechanicznie, co wydłuża jej żywotność.
Additional features:
Information | Value |
---|---|
Net weight: | 350 g |
ETIM class: | Soft starter |
Rated operation current Ie at 40 °C Tu: | 9 A |
Rated operating voltage Ue: | 230 - 480 V |
Rated power three-phase motor, inline, at 230 V: | 2.2 kW |
Rated power three-phase motor, inline, at 400 V: | 4 kW |
Rated power three-phase motor, inside delta, at 230 V: | 0 kW |
Rated power three-phase motor, inside delta, at 400 V: | 0 kW |
Function: | Single direction |
Internal bypass: | yes |
With display: | no |
Torque control: | no |
Rated surrounding temperature without derating: | 40 °C |
Rated control supply voltage AC 50 Hz: | 0 - 0 V |
Rated control supply voltage AC 60 Hz: | 0 - 0 V |
Rated control supply voltage DC: | 24 - 24 V |
Voltage type for actuating: | DC |
Integrated motor overload protection: | no |
Release class: | Other |
Degree of protection (IP): | IP20 |
Degree of protection (NEMA): | 1 |
