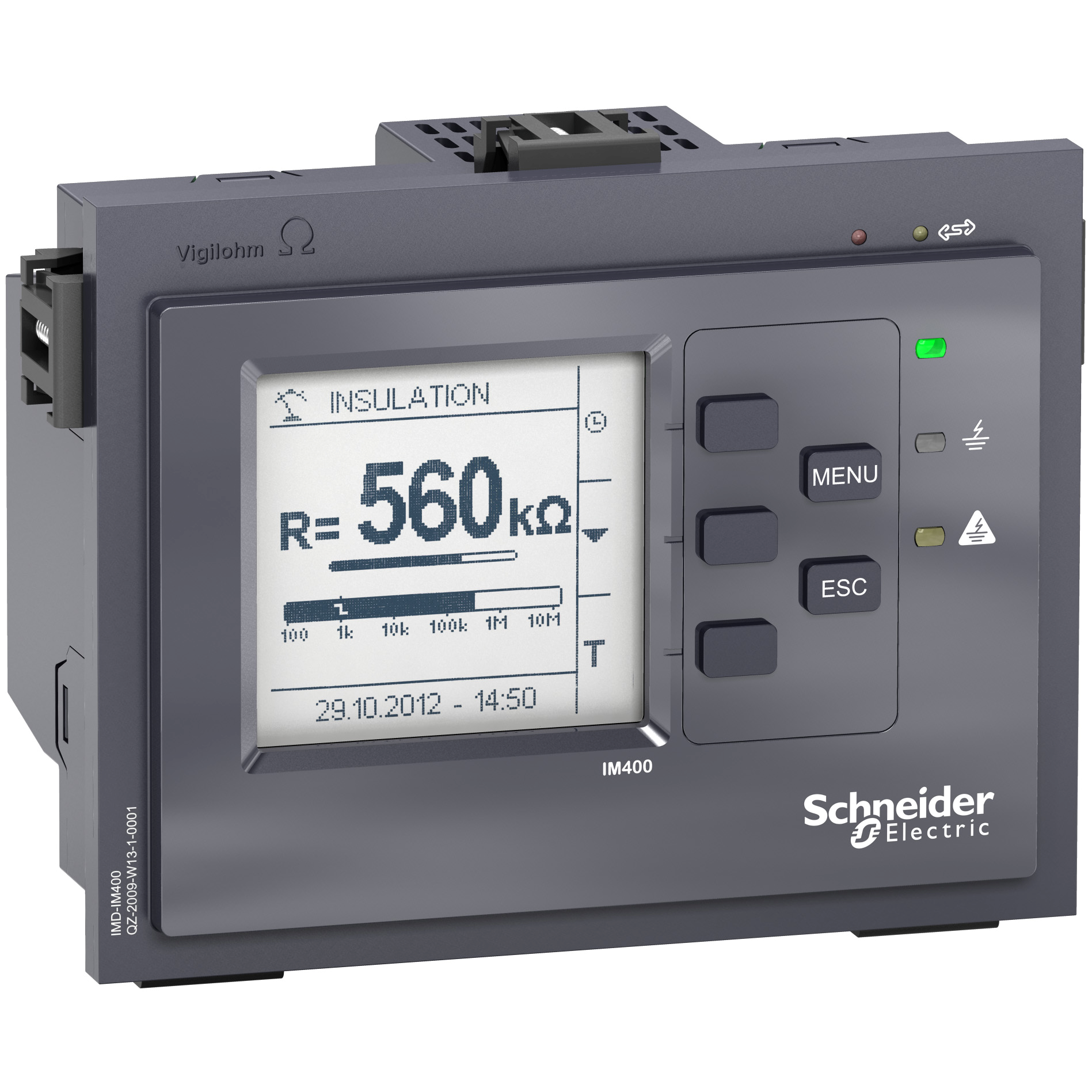

VIGILOHM IM400L - niskie napięcie - 24 - 48 VCA
| Informacja | Wartość |
|---|---|
| Dostawca | Schneider Electric Polska Sp. z o.o. |
| Symbol | IMDIM400L |
| Kod GTIN (EAN) | 3606489488574 |
| Jednostka | sztuka |
| Cena katalogowa | 22 569,27 zł (18 349,00 zł + 23% VAT) |
Podane ceny nie stanowią oferty w rozumieniu kodeksu cywilnego. Ceny zakupu danego towaru mogą się różnić od wyświetlonych.
Opis
To urządzenie należy do rodziny Vigilohm zaprojektowanych do monitoringu nieuziemionych/IT sieci elektrycznych, zgodnie z normami instalacji i produktów. Zgodnie z normami zaleca się wyposażenie systemów w urządzenia monitorujące izolację (IMD). Urządzenie przeznaczone jest do monitorowania dużych i zaburzonych systemów AC, DC i ACDC. Mierzy rezystancję izolacji systemu poprzez wprowadzanie prądu zmiennego o niskiej częstotliwości między sieć a uziemienie. Konfiguracja zostanie ustawiona w zależności od instalacji. Ustawienia są dostępne z przodu urządzenia, za pośrednictwem ekranu HMI. Dostępne są ustawienia związane z typem sieci, progami alarmowymi i przedalarmowymi, opóźnieniem alarmu od 0 do 7200 sekund i innymi. Monitoruje sieci do 830VAC po podłączeniu do przewodu neutralnego, 480 V po podłączeniu do linii i 480VDC, z obsługą do 500 mikrofarad. Czarno-biały ekran może wyświetlać rezystancję izolacji od 10 omów do 10 megomów, pojemność i zakłócenia tymczasowe. Automatyczny test rozpoczyna się automatycznie co 5 godzin i na żądanie. Jeżeli rezystancja izolacji systemu spadnie poniżej nastawionego progu, co oznacza wystąpienie zwarcia doziemnego, przez przekaźnik wyjściowy IMD zostanie uruchomiony alarm. Gdy nie będzie monitorowana usterka, alarm zostanie skasowany, przekaźnik alarmowy powróci do normalnego stanu. Urządzenie może być zasilane ze źródła 24VDC do 48VDC o tolerancji plus lub minus 15%. Ten produkt jest montowany podtynkowo, na przykład w drzwiach obudowy. Zabezpieczenie od przodu to IP5, od tyłu IP20 i od przepięcia 300 V kategorii III. Urządzenie monitorujące jest wyposażone w port komunikacyjny RS485, protokół Modbus.
Cechy dodatkowe
| Informacja | Wartość |
|---|---|
| Waga brutto: | 926 g |
| Klasa ETIM: | Przekaźnik kontroli izolacji i uziemienia |
| Głębokość: | 90 mm |
| Szerokość: | 159 mm |
| Rodzaj połączenia elektrycznego: | Połączenie śrubowe |
| Liczba styków przełącznych: | 2 |
| Liczba styków zwiernych: | 0 |
| Liczba styków rozwiernych: | 0 |
| Wartość nastawy impedancji 2: | 0.04 - 500 kΩ |
| Wartość nastawy impedancji 1: | 1 - 1000 kΩ |
| Wysokość: | 123 mm |
| Maksymalna pojemność obwodu nadzorowanego: | 500 µF |
| Funkcja: | Dla obwodów mieszanych |
| Funkcja pamięci błędu: | tak |
| Wskaźnik wartości izolacji: | tak |
| Z odłączalnymi zaciskami: | tak |
| Znamionowe napięcie sterowania Us dla AC 50 Hz: | 24 - 48 V |
| Znamionowe napięcie sterowania Us dla AC 60 Hz: | 24 - 48 V |
| Częstotliwość znamionowa: | 45 - 440 Hz |
| Zakres napięcia znamionowego: | 0 - 480 V |
| Znamionowe napięcie sterowania Us dla DC: | 0 - 0 V |
| Rodzaj napięcia sterowania: | AC |
