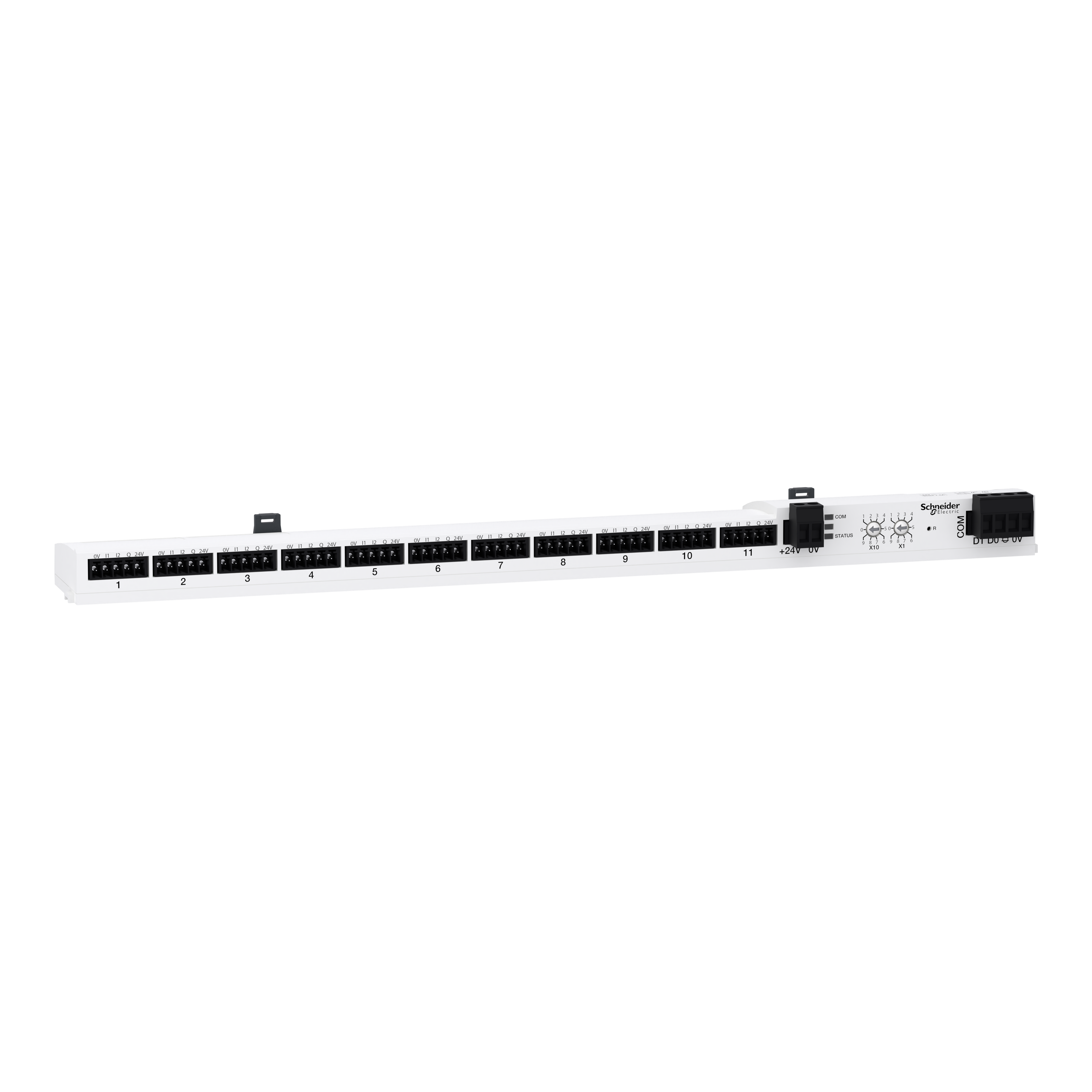

Szyna komunikacyjna Acti9 Smartlink, Modbus
| Informacja | Wartość |
|---|---|
| Dostawca | Schneider Electric Polska Sp. z o.o. |
| Symbol | A9XMSB11 |
| Kod GTIN (EAN) | 3606480430602 |
| Jednostka | sztuka |
| Cena katalogowa | 2 248,44 zł (1 828,00 zł + 23% VAT) |
Podane ceny nie stanowią oferty w rozumieniu kodeksu cywilnego. Ceny zakupu danego towaru mogą się różnić od wyświetlonych.
Opis
Moduł WE/WY Smart Link Modbus to moduł komunikacyjny z 11 kanałami. Komunikuje się z urządzeniami pomocniczymi iACT24 dla styczników iCT, iATL24 dla przekaźników impulsowych iTL, iOF+SD24 dla iC60, iID, ARA, RCA i iSW-NA. Musi być skojarzony z serwerem paneli Ecostruxure PAS600 lub PAS800, dzięki sieci Modbus RS485. Służy do przesyłania danych z urządzeń Acti 9 do sterownika PLC lub systemu monitorowania sieci dzięki sieci Ethernet. Komunikuje się również z OF+SD24 dla C60, C120, DPN, ID i C60H-DC, Ti24 dla RCA iC60 i Reflex iC60. Dostarczany jest z 1 zasilaczem sieciowym 24VDC, 2 śrubami do montażu na Linergy FM80. Łącze to Modbus, RTU RS485 połączenie szeregowe. Szybkość transmisji można samodzielnie dostosować w zakresie od 9600 do 38400 bodów. Zakres adresowania Modbus wynosi od 1 do 99. Jest to 4-żyłowy typ magistrali RS485. Jest to połączenie wtykowe. Maksymalna długość magistrali wynosi 1000 m. Maksymalna długość kabla i zestawów kabli wynosi 500 m. Zasilanie napięciowe wynosi 24VDC +/- 10%. Maksymalny prąd wejściowy wynosi 1,5 A. Maksymalny prąd rozruchowy wynosi 7 A. Stopień ochrony to IP20. Stopień zanieczyszczenia wynosi 3. Jest on zgodny z dyrektywą RoHS. Czas zapisywania pamięci wynosi 10 lat. Wymiary wynoszą 359 milimetrów szerokości, 23 milimetry wysokości i 42 milimetry głębokości. Waga wynosi 188 g. Temperatura robocza wynosi od -25°C do + 60°C i tylko +50°C w przypadku montażu pionowego. Temperatura przechowywania wynosi od -40°C do + 80°C. Ten produkt jest zgodny z normą IEC61010-2-201.
Cechy dodatkowe
| Informacja | Wartość |
|---|---|
| punkty elektroklub: | 84 |
| Waga brutto: | 271 g |
| Klasa ETIM: | Fieldbus, system rozproszony - moduł wejść/wyjść analogowych/cyfrowych |
| Do układów bezpieczeństwa: | nie |
| Kategoria ochrony przeciwwybuchowej dla pyłów: | Brak |
| Szerokość: | 359 mm |
| Konfigurowalne wyjścia analogowe: | nie |
| Dozwolone napięcie wejściowe: | 19.2 - 28.8 V |
| Standard komunikacji bezprzewodowej GPRS: | nie |
| Kategoria ochrony przeciwwybuchowej dla gazów: | Brak |
| Standard komunikacji bezprzewodowej GSM: | nie |
| Standard komunikacji bezprzewodowej UMTS: | nie |
| Konfigurowalne wyjścia cyfrowe: | tak |
| Konfigurowalne wejścia cyfrowe: | tak |
| Konfigurowalne wejścia analogowe: | tak |
| Obsługa protokołu SUCONET: | nie |
| Obsługa innych protokołów: | nie |
| Możliwy montaż stelażowy (rack): | nie |
| Możliwy montaż panelowy: | nie |
| Napięcie wyjściowe na wyjściu cyfrowym: | 24 - 24 V |
| Rodzaj napięcia wyjściowego: | DC |
| Głębokość: | 42 mm |
| Ochrona przeciwzwarciowa, dostępne wyjścia cyfrowe: | tak |
| Wysokość: | 23 mm |
| Liczba interfejsów sprzętowych bezprzewodowych: | 0 |
| Liczba złączy PROFINET: | 0 |
| Poziom bezpieczeństwa SIL zgodnie z IEC 61508: | Brak |
| Liczba wejść cyfrowych: | 22 |
| Liczba wyjść cyfrowych: | 11 |
| Liczba wejść analogowych: | 0 |
| Liczba wyjść analogowych: | 0 |
| Obsługa protokołu LON: | nie |
| Standard komunikacji bezprzewodowej WLAN 802.11: | nie |
| Standard komunikacji bezprzewodowej Bluetooth: | nie |
| IO link master: | nie |
| Poziom bezpieczeństwa PL zgodnie z EN ISO 13849-1: | Brak |
| Prąd wyjściowy na wyjściu cyfrowym: | 0.1 A |
| Wejście analogowe, prąd: | nie |
| Wejście analogowe, napięcie: | nie |
| Wejście analogowe, rezystancyjne: | nie |
| Wejście analogowe, termoparowe: | nie |
| Wejście analogowe, termometr rezystancyjny: | nie |
| Analogowy sygnał wejściowy konfigurowalny: | nie |
| Montaż ścienny / montaż bezpośredni: | tak |
| Prąd wejściowy dla sygnału 1: | 2.5 mA |
| Obsługa protokołu KNX: | nie |
| Napięcie zasilające dla DC: | 24 - 24 V |
| Obsługa protokołu Data-Highway: | nie |
| Obsługa protokołu Modbus: | tak |
| Obsługa protokołu DeviceNet: | nie |
| Możliwość montażu na szynie: | nie |
| Obsługa protokołu TCP/IP: | nie |
| Obsługa protokołu PROFIBUS: | nie |
| Wyposażenie eksploatacyjne (Ex ib): | nie |
| Stopień ochrony (IP): | IP20 |
| Obsługa protokołu ASI: | nie |
| Obsługa protokołu INTERBUS: | nie |
| Obsługa protokołu CAN: | nie |
| Wyposażenie eksploatacyjne (Ex ia): | nie |
| Obsługa protokołu AS-Interface Safety at Work: | nie |
| Obsługa protokołu PROFINET CBA: | nie |
| Obsługa protokołu Foundation Fieldbus: | nie |
| Rodzaj napięcia zasilającego: | DC |
| Obsługa protokołu EtherNet/IP: | nie |
| Rodzaj połączenia elektrycznego: | Połączenie wtykowe |
| Obsługa protokołu SafetyBUS p: | nie |
| Rodzaj wyjścia cyfrowego: | Inne |
| Obsługa protokołu PROFIsafe: | nie |
| Obsługa protokołu PROFINET IO: | nie |
| Obsługa protokołu DeviceNet Safety: | nie |
| Rodzaj napięcia wejściowego: | DC |
| Połączenie magistrali możliwe przez oddzielny łącznik: | nie |
| Obsługa protokołu INTERBUS-Safety: | nie |
| Liczba złączy sprzętowych RS-485: | 1 |
| Liczba złączy sprzętowych RS-422: | 0 |
| Liczba złączy sprzętowych USB: | 0 |
| Liczba złączy sprzętowych szeregowych TTY: | 0 |
| Liczba złączy sprzętowych innych: | 0 |
| Liczba złączy sprzętowych równoległych: | 0 |
| Akcesoria systemowe: | tak |
| Obsługa protokołu SERCOS: | nie |
| Z interfejsem optycznym: | nie |
| Liczba złączy sprzętowych RS-232: | 0 |
| Liczba złączy sprzętowych Industrial Ethernet: | 0 |
