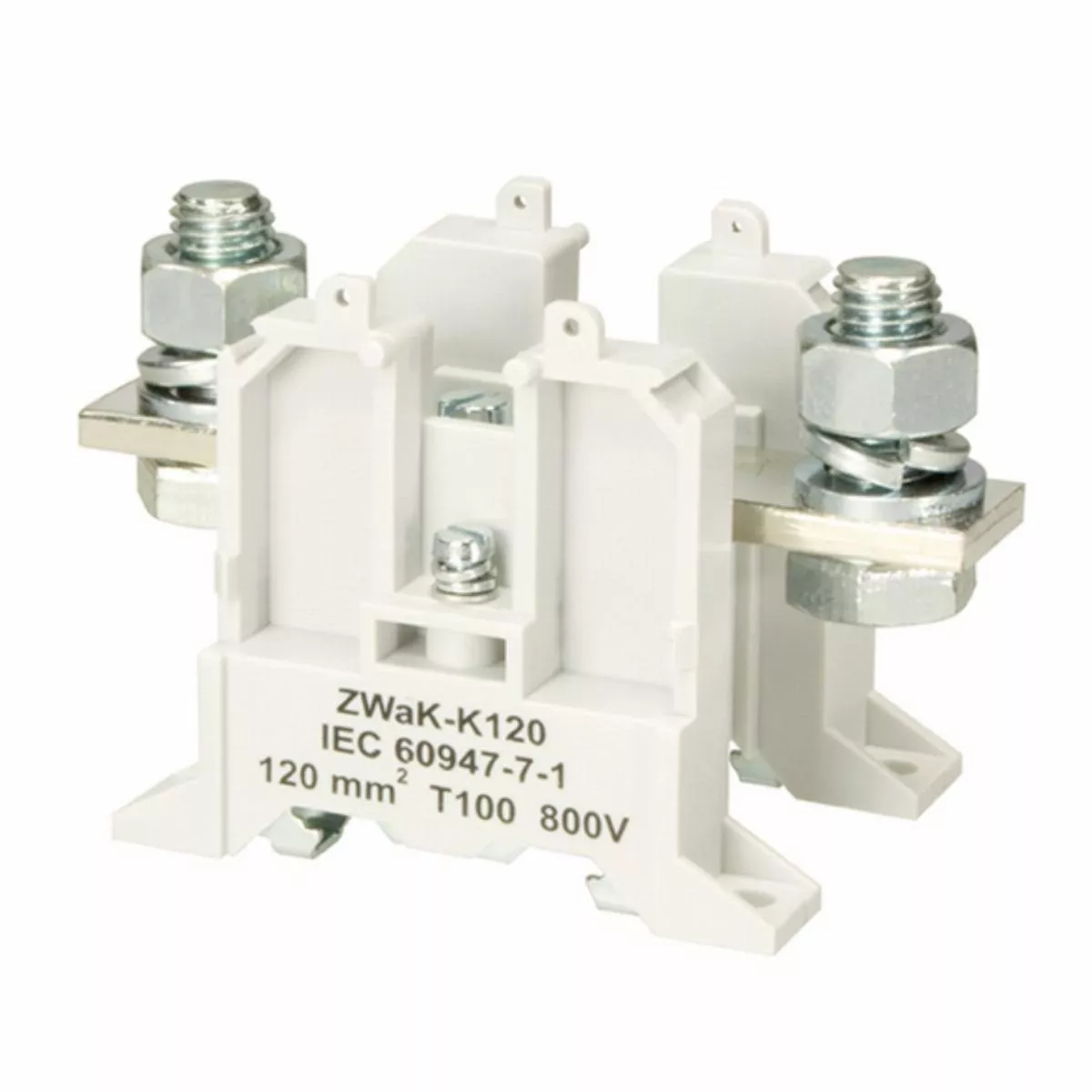

ZWaK-K120 ZŁĄCZKA K.ŻÓŁTY
| Informacja | Wartość |
|---|---|
| Dostawca | POKÓJ S.E. |
| Symbol | A11-1911 |
| Kod GTIN (EAN) | 5907570306141 |
| Jednostka | sztuka |
| Cena katalogowa | 92,35 zł (75,08 zł + 23% VAT) |
Podane ceny nie stanowią oferty w rozumieniu kodeksu cywilnego. Ceny zakupu danego towaru mogą się różnić od wyświetlonych.
Opis
Złączki wielkoprądowe serii ZW przeznaczone są do przyłączania przewodów miedzianych: sztywnych i giętkich, o żyłach okrągłych oraz sektorowych, w urządzeniach użytkowanych w warunkach wnętrzowych. Elementy zaciskowe złączek zapewniają właściwe utrzymanie niezawodnego połączenia mechanicznego oraz zestyku elektrycznego. Złączki wykonywane są w trzech odmianach (typach): ZWa...240, ZWaK-K240, ZWaK-V240, ZWaV-V240. Odmiany "K-K" przeznaczone są do przyłączania przewodów zakończonych końcówkami kablowymi lub realizowania połączeń za pomocą płaskich szyn miedzianych o szerokości do 25 mm. Odmiany "V-V" służą do przyłączania przewodów zaciskanych śrubowo w V-klemach.
Odmiany “K-V" są rozwiązaniem mieszanym, przystosowanym do połączeń w odmianach: "K-K" z jednej strony złączki oraz "V-V" z drugiej. Konstrukcja złączek umożliwia ich zamocowanie na standardowych listwach typu TS35 lub do podłoża. Mocowanie do podłoża wykonuje się za pomocą wkrętów lub śrub z łbem walcowym i gniazdem sześciokątnym (imbusowych) o gwincie M5. Podwójny docisk korpusu złączki zapewnia pewny sposób mocowania złączki na listwie TS35 (nie jest wymagane stosowanie dodatkowych trzymaczy).
DANE TECHNICZNE
Przekrój znamionowy: 120mm2
Przyłączalność znamionowa: [drut] 120mm2 | [linka] 120mm2 (dotyczy przewodów o żyłach okrągłych)
Napięcie znamionowe izolacji: 800V
Napięcie znamionowe udarowe wytrzymywane: 6kV
Prąd znamionowy ciągły: 269A
Moment skręcający dla zacisków: 14Nm
Długość odizolowania: zależy od końcówki kablowej max 35mm
IP: IP00 (przy założonych osłonach IP10)
Temperatura otoczenia: -25...+100°C
Masa: 291g
Opakowanie: 1szt.
Normy: IEC 60947-7-1
Cechy dodatkowe
| Informacja | Wartość |
|---|---|
| Waga netto: | 354 g |
| Klasa ETIM: | Złączka szynowa przelotowa |
| Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej: | 120 - 120 mm² |
| Przekrój przyłączanego przewodu linkowego z końcówką tulejkową: | 120 - 120 mm² |
| Przekrój przyłączanego przewodu jednodrutowego: | 120 - 120 mm² |
| Przekrój przyłączanego przewodu wielożyłowego: | 120 - 120 mm² |
| Prąd znamionowy In: | 269 A |
| Napięcie znamionowe: | 800 V |
| Rodzaj połączenia elektrycznego 1: | Połączenie śrubowe |
| Rodzaj połączenia elektrycznego 2: | Połączenie śrubowe |
| Pozycja połączenia: | Z góry / u góry |
| Liczba poziomów: | 1 |
| Liczba zacisków na poziom: | 2 |
| Sposób montażu: | Montaż bezpośredni |
| Materiał elementu izolacyjnego: | Tworzywo termoplastyczne |
| Zakres temperatur pracy: | -25 - 100 °C |
| Klasa palności materiału izolacyjnego zgodna z UL94: | V2 |
| Szerokość / rozmiar rastra: | 59 mm |
| Wysokość przy najniższym sposobie montażu: | 66 mm |
| Długość: | 106 mm |
| Wykonanie przeciwwybuchowe Ex-e - potwierdzone: | nie |
| Wymagana płytka zamykająca: | nie |
| Kolor: | Żółty |
| Wewnętrzne piętra zmostkowane: | nie |
