Łącznik Krzywkowy 100A, Przełącznik zmiany kierunku obrotów L-O-P, w obudowie OB18 z czołem żółto/czerwonym
Information | Value |
---|---|
Supplier | SPAMEL Spółdzielnia Inwalidów |
Symbol | SK100-3.8368\OB18C |
GTIN(EAN) | 5907723197657 |
Price unit | piece |
Catalog price | 462,94 zł (376,37 zł + 23% VAT) |
The given prices do not constitute an offer within the meaning of the Civil Code. The purchase prices of a given item may differ from those displayed.
Description:
Informacje ogólne
Nowe łączniki krzywkowe SK63, SK100 będące jednocześnie rozłącznikami izolacyjnymi poszerzają ofertę rodziny łączników SK o kolejne, wyższe zakresy prądowe i są to odpowiednio 63 A oraz 100 A. Segmentowa budowa tych łączników z podwójnymi krzywkami umożliwia tworzenie dowolnych programów łączeń w funkcji położenia pokrętła napędu. Stosując dobraną liczbę zębów zębatki w mechanizmie napędu można uzyskać kąty skoku pokrętła co 30° (tylko w SK63), 45°, lub 90° co przy 30° daje maksymalnie 12 położeń pokrętła. Oferowane łączniki mogą być instalowane w pomieszczeniach zamkniętych
(3 stopień zanieczyszczenia - przeznaczenie przemysłowe).
Ze względu na sposób mocowania są oferowane łączniki
• Do pulpitu - P
• Do bazo-szyny (TS35) - BS

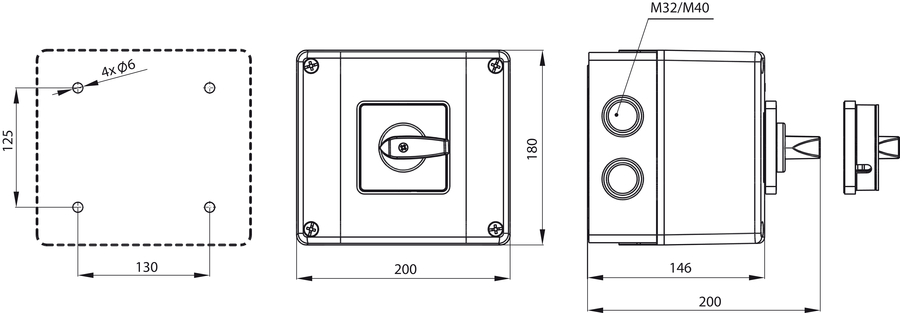

• W obudowie - OB16, OB18
• Do zabudowy - D
Zastosowanie
• wyłączniki mocy do wyłączania silników z obciążeniem w AC3, AC23,
• łączenie obciążeń rezystancyjnych i elementów grzejnych;
• przełączniki w transformatorach i zakresów w urządzeniach spawalniczych,
• przełączniki kierunku obrotów silników trójfazowych,
• elementy przełączające, przełączniki rozruchowe (gwiazdka-trójkąt), łączniki biegunowe silników wysokoobrotowych.
Główne cechy
• zgodne z normami PN-EN 60947-3, IEC 60947-3;
• zastosowanie zacisków tunelowych oraz izolowanych mostków zewnętrznych sprawia, że łączniki posiadają stopień ochrony IP20 bez względu na realizowany program łączeń,
• mechanizmy napędu łączników zapewniające wysoką zdolność ograniczenia powstawania łuku elektrycznego,
• posrebrzane styki oraz wykonanie pozostałych części czynnych z miedzi przyczyniają sie do minimalizacji rezystancji przejścia,
• łącznik skręcony za pomocą stalowych sworzni przez całą długość,
• możliwość budowy łącznika składającego się z 7 segmentów (14 par styków),
• kąty przełączenia 30° (tylko w SK63), 45° i 90°,
• małe rozmiary (wysokość segmentu) charakterystyczne dla całej rodziny łączników serii SK;
• elementy metalowe zabezpieczone elektrolityczną powłoką ochronna eliminującą ich utlenianie,
• metalowy wałek napędowy jako standard,
• wszystkie oferowane wykonania zapulpitowe oraz w obudowie osiągają stopień ochrony IP65,
• spełniają wymagania Dyrektywy RoHS 2002/95/WE co oznacza, że nie zawierają substancji niebezpiecznych określonych w tej dyrektywie,
• w przypadku wykonań łączników do zabudowy np. w szafie rozdzielni istnieje możliwość zastosowania mechanizmu zabezpieczającego przed otwarciem drzwi w sytuacji gdy manipulator (pokrętło) wskazuje stan załączenia; (dotyczy SK100),
• możliwość realizacji nietypowych programów łączeń zgodnie z życzeniami Klienta.
Linki
» Łączniki krzywkowe SK 63
» Łączniki krzywkowe SK 100
» Czoła do łączników SK
» Wyszukiwarka łączników (schematy, diagramy)
Additional features:
Information | Value |
---|---|
Net weight: | 2 kg |
Gross weight: | 2,18 kg |
ETIM class: | Off-load switch |
Model: | Reverser |
With zero (off) position: | yes |
With retraction in 0-position: | no |
Rated permanent current Iu: | 100 A |
Rated operation power at AC-3, 400 V: | 25 kW |
Degree of protection (IP), front side: | IP65 |
Number of auxiliary contacts as normally closed contact: | 0 |
Number of auxiliary contacts as normally open contact: | 0 |
Number of auxiliary contacts as change-over contact: | 0 |
Suitable for floor mounting: | yes |
Suitable for front mounting: | no |
Suitable for distribution board installation: | no |
Suitable for intermediate mounting: | no |
Complete device in housing: | yes |
Housing material: | Plastic |
Type of control element: | Turn button |
Type of electrical connection of main circuit: | Screw connection |
