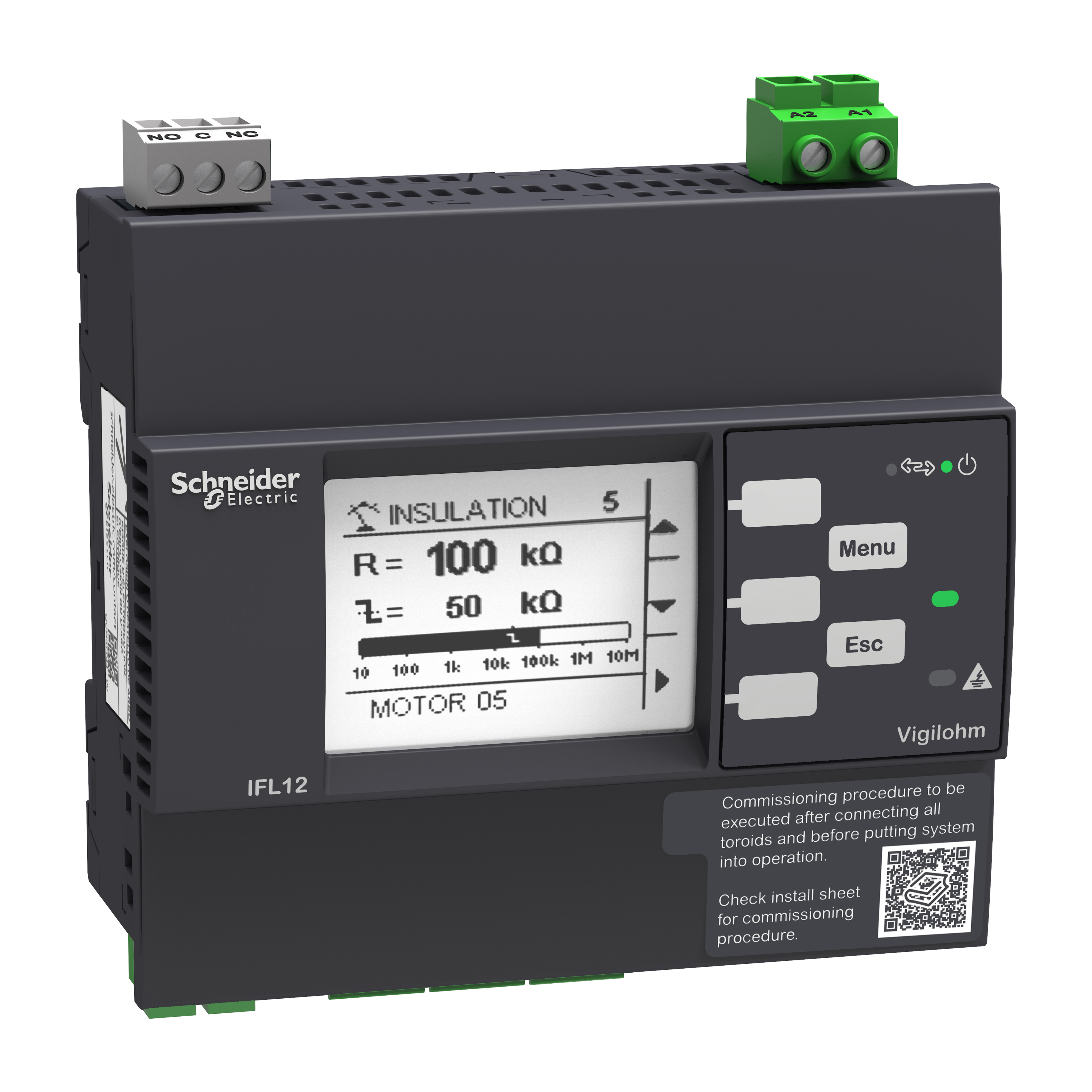

Vigilohm Lokalizator doziemień 12 kanałowy z komunikacją i pomiarem 24-48 VDC
| Information | Value |
|---|---|
| Supplier | Schneider Electric Polska Sp. z o.o. |
| Symbol | IMDIFL12LMC |
| GTIN(EAN) | 3606489504885 |
| Price unit | piece |
| Catalog price | 17 085,93 zł (13 891,00 zł + 23% VAT) |
The given prices do not constitute an offer within the meaning of the Civil Code. The purchase prices of a given item may differ from those displayed.
Description:
To urządzenie należy do rodziny Vigilohm zaprojektowanych do monitorowania nieuziemionych/IT sieci elektrycznych na poziomie linii zasilania, zgodnie z normami instalacji i produktów To miejsce zwarcia izolacji jest możliwe tylko wtedy, gdy jest skojarzone z serią IM400, XM300 lub XM200. To urządzenie jest przeznaczone do monitorowania 12 linii zasilania, AC, DC i ACDC, do 1000V z adapterem napięcia, IFL12VA1T. Mierzy rezystancję izolacji i pojemność na wycieki dla każdego pola. Konfiguracja jest ustawiana od przodu urządzenia, przez ekran HMI lub z portu komunikacyjnego. Główne nastawy dotyczą progów alarmowych, nazewnictwa kanałów, rodzaju toroidu (Vigilohm lub inne kompatybilne), czasu filtrowania. Na jeden odpływ wykazuje rezystancję izolacji od 100 omów do 250 kilomów i pojemność upływową od 1 do 15 mikrofarad. Automatyczny test rozpoczyna się automatycznie co 5 godzin i na żądanie. Jeśli rezystancja izolacji spadnie poniżej nastawionej wartości progowej, przez przekaźnik wyjściowy IFL, interfejs HMI i port komunikacyjny zostanie uruchomiony alarm. Gdy nie będzie monitorowana usterka, alarm zostanie skasowany, przekaźnik alarmowy powróci do normalnego stanu. Urządzenie może być zasilane ze źródła 24VDC do 48VDC o tolerancji plus lub minus 15%.
Additional features:
| Information | Value |
|---|---|
| Gross weight: | 375 g |
| ETIM class: | Insulation and earth fault monitoring relay |
| Depth: | 59 mm |
| Width: | 108 mm |
| Type of electric connection: | Screw connection |
| Number of contacts as change-over contact: | 1 |
| Number of contacts as normally open contact: | 0 |
| Number of contacts as normally closed contact: | 0 |
| Response value impedance 2: | 0 - 0 kΩ |
| Response value impedance 1: | 0.2 - 200 kΩ |
| Height: | 110 mm |
| Line capacity: | 150 µF |
| Function: | For mixed system |
| Error registration possible: | yes |
| Indication of insulation value: | yes |
| With detachable clamps: | yes |
| Rated control supply voltage AC 50 Hz: | 0 - 0 V |
| Rated control supply voltage AC 60 Hz: | 0 - 0 V |
| Rated frequency: | 45 - 440 Hz |
| Rated voltage: | 0 - 480 V |
| Rated control supply voltage DC: | 24 - 48 V |
| Voltage type for actuating: | AC |
