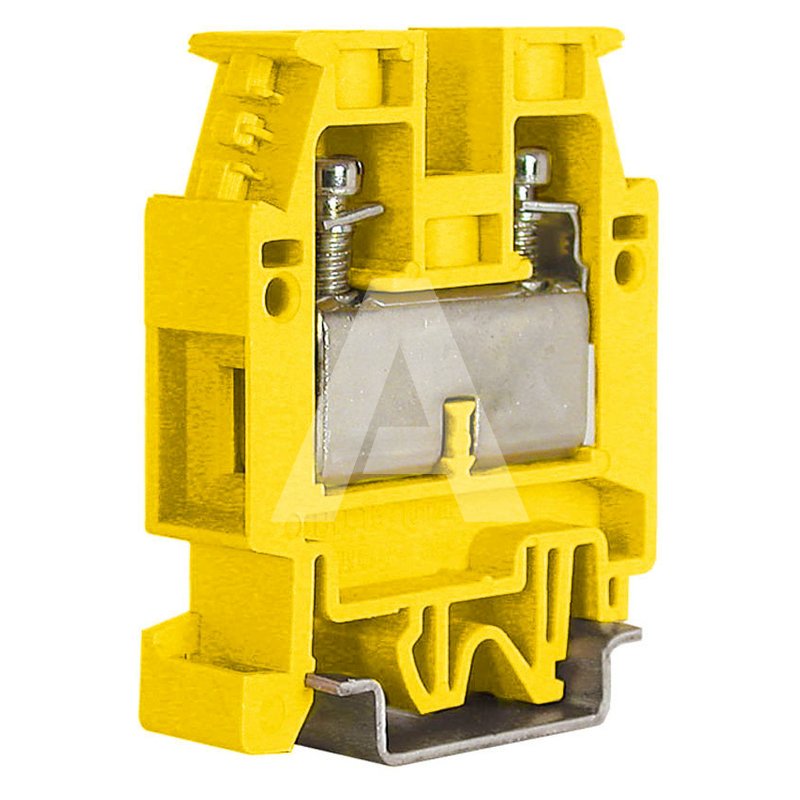

CBD.16/GL Złącze śrubowe 16mm^2, żółte
| Information | Value |
|---|---|
| Supplier | ASTAT LOGISTYKA Sp. z o.o. |
| Symbol | I-CB5600000000000 |
| GTIN(EAN) | 8017963023214 |
| Price unit | piece |
| Catalog price | 16,62 zł (13,51 zł + 23% VAT) |
The given prices do not constitute an offer within the meaning of the Civil Code. The purchase prices of a given item may differ from those displayed.
Description:
| Parametr | Wartość |
|---|---|
| AWG | 20 - 3 |
| Gauge | B7 |
| Kolor | Żółty |
| Mostek 2-polowy | POF/44 |
| Mostek przełączalny (rozłączny) | POS/44 |
| Mostek wielopolowy PMP 250 mm | PMP/05 |
| Płytka działowa | DFU/4 |
| Płytka końcowa | CB16/PT |
| Sposób montażu | Szyna montażowa DIN TH-35 mm |
| Stopień zanieczyszczenia | 3 |
| Śruby i tuleje do mostka PMP | CPM/44 |
| Tabliczka ostrzegawcza | TUM/05 |
| Typ złącza | Pojedyncze |
| Certyfikat ATEX | Tak |
| Szerokość [mm] | 12 |
| Zakres temperatury pracy [°C] | -40..100 |
| Długość odizolowania [mm] | 18 |
| Standardowa wartość momentu obrotowego dokręcania [Nm] | 2 |
| Znamionowe napięcie udarowe [kV] | 8 |
| Długość [mm] | 47 |
| Napięcie znamionowe [V] | 1000 |
| Klasa palności materiału izolacyjnego zgodna z UL94 | V0 |
| Przekrój znamionowy przewodu [mm²] | 16 |
| Prąd znamionowy In [A] | 76 |
| Przekrój przyłączanego przewodu wielożyłowego [mm²] | 0,5..25 |
| Przekrój przyłączanego przewodu jednodrutowego [mm²] | 0,5..25 |
| Prąd znamionowy po zamontowaniu mostka [A] | 76 |
| Maksymalna wartość momentu obrotowego dokręcania [Nm] | 3,5 |
| Certyfikat UL | Tak |
| Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm²] | 0,5..25 |
| Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm²] | 0,5..16 |
| Szerokość/rozmiar rastra [mm] | 12 |
| Liczba poziomów | 1 |
| Wysokość przy najniższym sposobie montażu [mm] | 57 |
| Liczba zacisków na poziom | 2 |
| Rodzaj połączenia elektrycznego 1 | Połączenie śrubowe |
| Rodzaj połączenia elektrycznego 2 | Połączenie śrubowe |
| Pozycja połączenia | Z boku/boczny |
| Materiał elementu izolacyjnego | Tworzywo termoplastyczne |
| Wymagana płytka zamykająca | Tak |
| Oznaczenie CE | Tak |
Additional features:
| Information | Value |
|---|---|
| ETIM class: | Feed-through terminal block |
| Rated current In: | 76 A |
| Rated voltage: | 1000 V |
| Number of levels: | 1 |
| Number of clamp positions per level: | 2 |
| Explosion-tested version 'Ex e': | yes |
| Closing plate required: | yes |
| Internally connected stages: | no |
| Connectable conductor cross section fine-strand without cable end sleeve: | 0.5 - 25 mm² |
| Connectable conductor cross section fine-strand with cable end sleeve: | 0.5 - 16 mm² |
| Connectable conductor cross section solid-core: | 0.5 - 25 mm² |
| Connectable conductor cross section multi-wired: | 0.5 - 25 mm² |
| Operating temperature: | -40 - 100 °C |
| Colour: | Yellow |
| Inflammability class of insulation material according to with UL94: | V0 |
| Material insulation body: | Thermoplastic |
| Mounting method: | DIN rail (top hat rail) 35 mm |
| Type of electrical connection 2: | Screw connection |
| Type of electrical connection 1: | Screw connection |
